ファイバーアダプター: 知っておくべきことすべて

ファイバーアダプターにより、2 つのコネクターの正確な接続が可能になり、最大限の光源が最小限の損失で伝送されることが保証されます。 主に、光ファイバーパッチコードと光ファイバーパッチコード、または光ファイバーパッチコードと他のデバイス間の接続に使用されます。 では、どのような種類の光ファイバーアダプターがあるかご存知ですか? 光ファイバーアダプターを選択する際に考慮すべき要素と、使用後の適切なクリーニング方法は何ですか? 以下では、光ファイバーアダプターに関する知識を紹介し、上記の質問に答えます。



光ファイバ アダプタは、光ファイバ カプラまたは光ファイバ フランジとも呼ばれ、光ファイバ通信で最も広く使用されている基本コンポーネントの 1 つであり、電気通信ネットワーク、ケーブル テレビ ネットワーク、および地域ネットワークの光ファイバ リンク接続でよく見られます。 アダプタは、同一または異なる光ファイバ可動コネクタをより少ない損失で (つまり、システムへの影響を最小限に) ドッキングする際に重要な役割を果たします。 光ファイバー接続の鍵はファイバーコアの正確な位置合わせであることはよく知られていますが、従来の接続方法には亀裂、多孔性、スラグ、はんだの非溶融または非浸透などの特定の欠点があります。 これとは異なり、アダプターには独自の内部調整スリーブが付属しており、光ファイバー コネクタを正確に位置決めし、光ファイバー パッチ コード間の高性能接続の接続精度を確保できます。





LCファイバーアダプター

LC ファイバ アダプタには小さな四角形のコネクタがあり、ファイバの種類に基づいてシングルモードとマルチモードの LC ファイバ アダプタに分けられ、LC-LC、LC-FC、LC-SC、LC-ST、LC- などのコネクタがあります。むー。 LC ファイバ アダプタはアダプタ パネルに取り付けて、LC 光ファイバ パッチ ケーブルや LC 光ファイバ コネクタなどを接続できます。



---

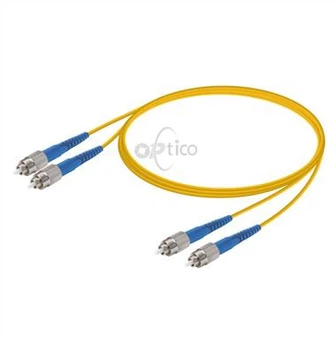

FCファイバーアダプター

FC ファイバ アダプタは丸型コネクタを備えており、LC-FC、SC-FC、FC-ST などのシングル モード コネクタとマルチ モード コネクタを備えた LC ファイバ アダプタ タイプに似ています。 このタイプのアダプタには金属ハウジングとセラミック スリーブがあり、安定性と信頼性を高めるためにネジで固定されており、FC 光ファイバ パッチ コードまたは FC コネクタの接続に使用できます。

---



SCファイバーアダプター

SC ファイバ アダプタは大きな四角形のコネクタを備えており、標準のメス - メス SC ファイバ アダプタやハイブリッド SC ファイバ アダプタ (SC-LC ファイバ アダプタなど) など、さまざまなタイプが用意されています。 現在、ほとんどの SC アダプターはセラミック スリーブで作られていますが、ブロンズ スリーブを備えたマルチモード SC アダプターもあります。 SC アダプタは、高い圧縮強度、低い挿入損失変動、高い実装密度、安定性と信頼性を特徴としており、SC ファイバ パッチ コードまたは SC コネクタの接続に使用できます。

---



ベアファイバーアダプター

特殊なタイプとして、裸ファイバアダプタは、裸ファイバケーブルを光デバイスに接続するために使用されます。 このタイプのアダプタを使用すると、ケーブルをアクセサリまたは電子機器の接続スロットに取り付けることができます。

非常によく似た外観でもさまざまな種類や電源が存在するため、ファイバ アダプタをどのように選択すればよいかわからないかもしれません。 一般に、ファイバ アダプタを選択するときは、次の 2 つの要素を考慮する必要があります。



---



コネクタとケーブルの種類

まず、接続されているケーブルとコネクタの種類に基づいて、ファイバ アダプタの種類を決定します。 例えば：



    ファイバー アダプターがシングルモード光ファイバー パッチ ケーブルに接続されている場合は、シングルモード ファイバー アダプターを選択します。 マルチモード光ファイバーパッチケーブルに接続する場合は、マルチモードファイバーアダプターを選択することをお勧めします。

ファイバ アダプタの両端のコネクタ タイプが同じ場合は、LC-LC ファイバ アダプタなど、同じコネクタ タイプのファイバ アダプタを選択してください。 ただし、接続されているコネクタの種類が異なる場合は、LC-SC 光ファイバー アダプターなどのハイブリッド ファイバー アダプターを選択する必要があります。 ファイバーアダプター用のコネクターの正確な選択は、接続されるコネクターのタイプによって異なります。

---



アライメントスリーブの材質

第二に、セラミック製の位置合わせスリーブで作られたファイバーアダプターを優先する必要があります。 位置合わせスリーブは、光ファイバーアダプターの最も重要なコンポーネントです。 一部のメーカーはアライメント スリーブの材料として金属を好みますが、セラミックで作られたファイバ アダプタは、アライメント スリーブとして金属を使用するものよりもはるかに優れた機能を発揮することが証明されています。 これは、セラミックの結晶構造が非常に硬く、金属のように時間が経っても変形しないため、高精度のファイバー端接続を実現しながら迅速な位置合わせが可能になるためです。

ファイバ アダプタは比較的小さく、光ファイバ ケーブルの重要なコンポーネントではありませんが、光ファイバ ケーブル システムにおけるその重要性が損なわれるわけではありません。 また、他の光ファイバー デバイスと同様に、定期的にクリーニングする必要があります。 クリーニング方法には大きく分けてドライクリーニングとウェットクリーニングの2つがあります。

ドライクリーニング: まず、ドライクリーニングスティックをファイバアダプタに挿入し、回転させてクリーニングした後、取り外します。 次に、別のスティックを使用してコネクタ内部を清掃し、端面に汚れがないか確認します。

ウェットクリーニング: まず、クリーニングスティックを光ファイバー洗浄液に浸し、アダプターの内側に挿入し、表面に合わせながらスティックを回転させます。 次に、乾いたものを使用してコネクタの内部を清掃し、コネクタの端面に汚れがないか確認します。







ファイバーアダプターの場合、ファイバーの位置合わせは非常に重要です。 ファイバーが正しく位置合わせされていない場合、接続で大きな損失が発生し、損失が大きすぎる場合、ネットワークは機能しなくなります。 光ファイバー通信システムでは、コンポーネントがどれほど単純または小型であっても、システム全体において重要な役割を果たします。
